具有清洗作用的電極結構和清洗電極的方法

具有清洗作用的電極結構和清洗電極的方法（電磁流量變送器中的電極）
在測量污水等介質時，管道內部容易結垢和產生附著物。當結垢物質的電導率也介質的電導率不同時，就會給測量帶來誤差。例如，污水處理廠使用電磁流量計最大問題是隨著電極上污泥、油污的附著，儀表指示會產生漂移。為了消除電極表面的污垢和附著物，正確可靠的進行流量測量，電極結構應改成可清洗或可更換的，是變送器可以不從管道上拆下，在流量測量不中斷的情況下有效地進行清洗或更換電極。下面介紹幾種常用的方法：
1.電化學方法
日本6149HMF型轉換器附加了電極自動清洗裝置。

這種裝置的電氣原理圖如圖3-26所示，它將直流電壓加到電極盒被測介質之間，是電極帶負電，被測介質帶正電。因為在污水中具有負電位的物質較多，電極帶負電可以阻礙污泥等物質在電極上附著。這種方法可以自動地、連續地進行電極清洗。
2.機械清除法
這種方法利用電極上安裝的特殊機械結構來實現電極的清洗。目前主要有兩種：

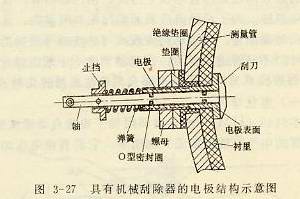

①機械刮除器。它是用不銹鋼制成的一般刮刀，由一根細軸通過空心電極引出。細軸與空心之間采用機械密封以防介質外流（見圖3-27）。當從外面轉動細軸時，刮刀緊貼電極端平面轉動，刮除污垢。這種刮除器可由每班操作工人手動操作，也可以馬達驅動自動刮除。

②在管形電極中裝有清楚污垢用的鋼絲刷，軸裹在密封的“O”形圈中，以防止流體泄漏（見圖3-28）。這種清洗裝置需要有人經常推拉鋼絲刷來清洗電極。

3.可更換的電極結構

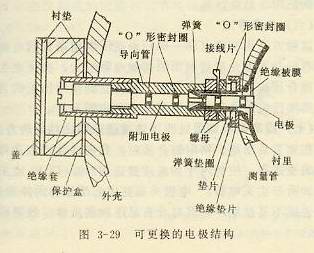

可更換的電磁流量變送器主要用于污水測量系統，結構如圖3-29所示。
使用電極安裝在安裝管內，安裝管的表面覆以絕緣膜，電極與安裝管之間靠電極凹槽內的“O”形圈密封，彈簧的作用使電極只能從引管擠進安裝管，并阻止反向移動。更換時，打開電極盒的蓋子用新的電極向管內對準舊的電極擠去，在舊的電極密封失效之前，新的電極以起了密封作用。

4.超聲波清洗電極的方法
具有超聲波自動清洗電極功能的電磁流量計采用固體電路頻率發生器產生頻率為45~65千赫茲的振蕩信號。這個信號加壓到壓電晶體上，則產生超聲波。超聲波通過電極傳導到電極與被測介質接觸面上，由于在電極與介質接觸面上超聲波能量特別集中，污垢即被超聲波沖擊粉碎，并被流體沖走。
5.采用加熱測量管來防止結垢的方法
有一種專門用于測量泥漿的泥漿流量計（Slugemeter），它的線圈設計獨特。此線圈產生的磁場使鋁質測量管因渦電流而受到加熱，從而防止泥漿、廢液和含有油脂的污水在管內表面粘附、結垢。
6.電擊穿法
這種方法用交流（50-60Hz）電壓定期加到電極上。由于電極與被測介質接觸面的接觸電阻較大，高壓電在電極與被測介質接觸面上擊穿污垢，從而達到清除污垢的目的。
但在清除污垢時必須切斷信號電路，中斷測量。
7.提高電極端面處的流體流速來防止結垢的方法

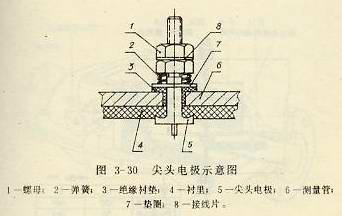

在測量易結垢、粘附的介質時，我們通常可以選擇口徑較小的變送器，使管內平均流速提高到2m/s以上，或采用如圖3-30所示的尖頭電極。電極頭部突出而受流體沖刷較大，電極表面不易結垢，尤其對含有懸浮物的物體，效果較好。
