潛水型電磁流量計
潛水型電磁流量計
對于一般的渠道，多數采用堰式流量計的原理進行流量測量；但對于給排水系統來說，給水系統的流量隨用戶在冬夏、晝夜等不同季節、不同時間的需要量變化較大，排水系統的流量受降雨量和排出口液位高低（例如河水液位計的變化、海洋潮汐的變化）等影響，因此要求流量計的測量范圍較大。對于這種情況，堰式流量計就不夠理想了。潛水型流量計可以用來測量明渠渠道流體的流量。圖3-51是它的結構圖。
一、潛水型電磁流量變送器（以下簡稱潛水型變送器）
潛水型變送器與插入式變送器一樣，完全采用水密封式結構。它通過與外殼相連的法蘭安裝在平板的測量孔上。這平板攔斷渠道的水流，迫使水流只能從潛水型變送器中流過，整個變送器完全浸入水中。

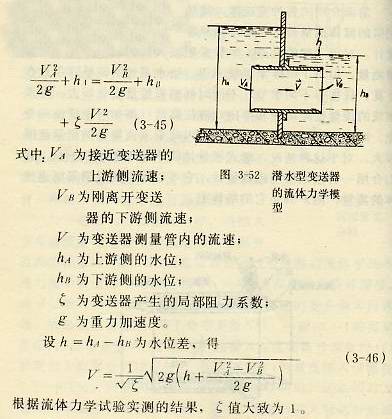

當潛水型變送器如圖3-52安裝時，根據水力學的分析，應滿足伯努利定理：
通常，排水渠水流量為最大時，水位差h為10~30cm，VA為0.1~0.5m/s。在這話總情況下，接近變送器部位的流速對于h值的影響不超過1%：
設ζ≈1，這樣我們只要知道潛水流量計測得的流速，便可以推算損失水頭（即水位差）h。
二、變送器與擴量程器的組合使用
如圖3-53a所示，當渠道水流量較小時，可以采用一臺變送器單獨進行測量。在渠道水流量較大時，原則上可以采用幾臺變送器并聯安裝使用的方案，但這樣不經濟。這里介紹一種變送器與擴量程器組合安裝方案，可以大大節省費用，同樣可以達到準確測量的目的。

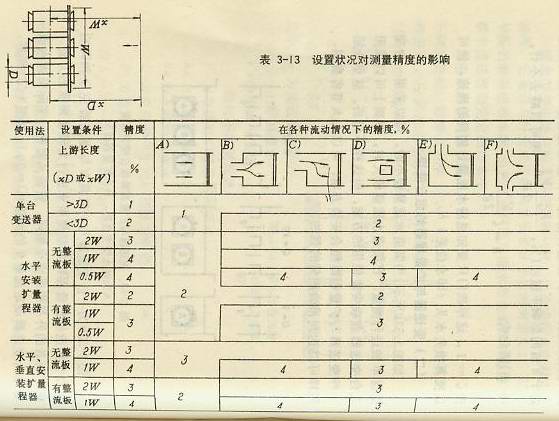

圖3-53b為一臺變送器與一只具有與變送器完全相同的水力學構造的擴量程器，并聯使用來進行大流量測量的方案。由于兩者的外形構造完全相同，安裝又對稱，實際渠道水流量Q為變送器測定流量q的兩倍（Q=2q）。如圖3-53c那樣，則Q=3q。表3-13為通過實流試驗測得的安裝條件對測量精度的影響。
三、變送器的設置

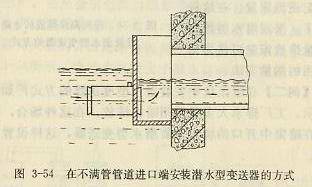

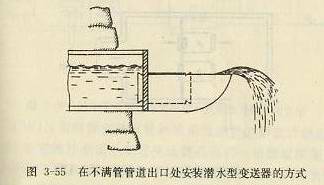

潛水型變送器無論是但它使用，還是與擴量程器組合使用，為了保證流量計測量，管內需充滿被測液體，以防止由于液體不充滿管道造成的測量誤差；變送器安裝時必須完全潛入水中（圖3-54、3-55）
由于渠道水路構造、流動狀態等因素，潛水型變送器的安裝情況也各不相同，在此僅舉幾例。
例一：在向海洋直接排放的水路上安裝變送器的方式，如圖3-56所示。漲潮時下游側的海水水位上漲，根據液位的漲落，流速可以從零開始測量。假如流量計經過該井，可以測量逆流流量，在這種情況下，采用潛水型流量計測量排放流量可認為是最適當的測量方法。
例二：在暗渠坑中安裝潛水型變送器的方式，如圖3-57所示。工廠排水大多數采用暗渠排放，在這種場合，我們可以在暗渠中開口的坑內安裝潛水型變送器，這樣設置也很方便。
例三：是大流量的情況。采用一臺φ600mm口徑潛水型變送器與5只擴量程器組合使用，可以測量30*104t/d的大流量。
