由“變壓器效應”產生的90°干擾

由“變壓器效應”產生的90°干擾

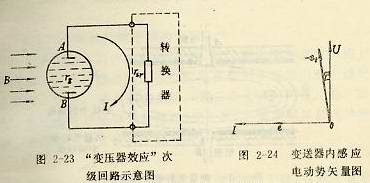

在電磁流量變送器中，由于兩電級的引線處于交變磁場中，如圖2-23所示，從電極A→引出線→輸入電路（rsr）→另一引出線→電極B→被測介質→電極A，形成一個閉合回路。變送器的激磁線圈相當于變壓器的初級繞組，這個閉合回路則相當于變壓器的一個匝數為1的次級繞組。這個次級繞組不可能與變壓器的磁場所產生的磁力線完全平行，總會有一部分交變的磁力線穿過這個閉合回路所組成的平面，這就形成了所謂“變壓器效應”。

根據楞次定律可知，當變壓器通電后，在閉合回路內就產生出感應電動勢e，這就是90°干擾電動勢。這個90°干擾電動勢的大俠可用楞次定律表示如下
上式中所加“-”號表示按楞次定律感應電動勢的方向與磁場方向變化的方向相反，即抵制dB/dt變化的方向而加的。
90°干擾電動勢與流量信號電動勢的相位差90°。由于閉合回路與磁通交鏈的方向不同，90°干擾電動勢與激磁電壓U可以近似地看做相同相位或相位相反，如下圖所示。90°干擾干擾電勢與電源的頻率有關，而與流量大小和變送器的口徑無關，所以電源頻率越高，這種“變壓器效應”所產生的90°干擾電勢也越強；降低激磁電流的頻率，可以減少這種90°干擾。
