電磁流量計調表步驟
1.通上電源
2.輸入密碼
3.輸入發貨傳感器的口徑
4.輸入相應的量程
5.設置阻尼時間20秒
6.流量零點修正，波動修正至±0.005之間
7.小信號切除允許3%
8.流量積算單位小口徑100以下輸入0.001 m3，大口徑150以上輸入0.01 m3
9.空管報警允許
10.輸入標定系數
11.累積流量清零輸入36666
注：零點修正需傳感器滿管狀態下進行
分體型電磁流量計的法蘭上必須鉆接地螺絲。 |
|
|
|
|
|
| |
變送器的內阻
變送器的內阻
變送器的內阻是指變送器運行時兩電極間的電阻。它的大小是根據輸出電流增大時引起輸出電壓變化的大小來決定的。
若輸出電壓變化愈小則說明內阻愈小；反之則內阻愈大。對于儀表來說，它是一個重要參數，并直接影響儀表的技術性能。
變送器的內阻到底與哪些因素有關？可以從圖2-18來分析。設電極表面為圓盤形，直徑為d，電極A和B之間的距離為D（即測量管內徑），兩電極間的感應電動勢為e，并假定在電極A上的電位為+e/2，在電極B上為-e/2.當電流從電極B經被測液體流向電極A時，所流過的截面愈大，至管軸中心處為最大，以后又逐漸縮小到電極A表面上。這說明在電極附近的電流密度最大，電磁也最強。離電極愈遠，電流密度愈小，電場強度也愈小。因此可以認為，在電流流經的途徑上液體對電流所起的阻力作用是不一樣的，即離電極愈近電阻愈大，愈遠則愈小。所以，可以說變送器的內阻也就是電極A和B之間的電阻，這個電阻的大小主要決定于兩個電極表面與液體接觸面上的接觸電阻。
在研究變送器內阻與液體電導率的關系時，為了計算方便，通常采用近似的計算方法。例如，對于圓盤形的電極來說，如果點擊的直徑d相對于兩電極之間的距離D很小時，則可以近似的認為變送器的內阻為：
r≈1/σd
式中：
σ為液體的電導率（S/cm）
d為電極直徑（cm）
因此，可以認為變送器的內阻與它的口徑無關，僅與被測液體的電導率和電極直接的大小有關。按照上述公式的關系，如果同一臺變送器測量電導率不同的液體，變送器的內阻就會不同。

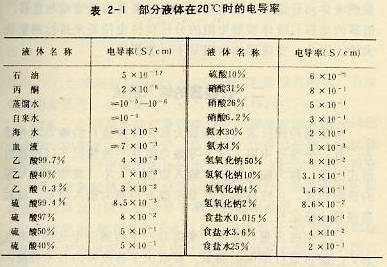

下表列出了部分液體的電導率：
實際上，在測量變送器的電壓輸出信號時，通常都是把被測液體和管道作為接地點，并與轉換器的接地端相連接，依靠兩電極與液體接觸電阻的分壓獲得電位差來進行測量放大的。因此，變送器的內阻是不可忽視的。
優量電磁流量計
（具有國家認可的電磁流量計制造資質，中國具有影響力的電磁流量計廠家之一）
計量器具生產許可證:  蘇制02000305號 電磁流量計執行標準: JB/T9248-1999
精品級高壓電磁流量計，每套帶第三方檢測證書；優量流量計，就是不一樣 |
>>>更多電磁流量計的知識>>> |
|
|
|
|
|
|
電磁流量計的發展概況
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體體積流量的儀表。
大家知道，當導體在磁場中作切割磁力線方向的運動時，就會感應產生一個其方向與磁場方向和導體運動方向相垂直的感應電動勢，其值與磁感應強度和運動速度成正比。這就是英國物理學家法拉第在1831年發現的電磁感應定律。
1832年，法拉第在英國泰晤士河滑鐵盧橋的兩頭放下兩根電極，想利用地球的地磁場，以河水作為導體，來測量河水的流量。這就是世界上最早的一次電磁流量計的實驗。可是，他實驗了三天就停止了，因為當時他所測出來.. |
| |
| 作者：電磁流量計張工 |
|
|
知識介紹：
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體體積流量的儀表！由于他具有一系列的優點，電磁流量計的應用范圍很廣闊，廣泛應用月化工、化纖、礦冶、造紙、制糖、給水、污水處理、港口疏浚、水工機械等部門。
電磁流量計優點如下：
1。變送器簡單可靠，沒有可動部分，也沒有阻礙被測介質流動的節流部件，不會發生堵塞問題。
2。由于沒有節流不見，被測介質在變送器的測量管內流過時，幾乎沒有壓力損失，僅僅只有這一段管段的沿程阻力，因而可以忽略不計。
3。電磁流量計是一種體積流量測量儀表，不僅可以測量單項的導電性液體，也可以測量液固兩相介質的流量，而不受介質的溫度、粘度、密度、比重等物理參數的影響。因此，電磁流量計只需經過水標定以后，就可以用來測量其他導電性液體或液固兩相介質的流量。
4。電磁流量計量程極寬，而且額可以任意改變量程。而孔板、文丘利管等類型的流量計，其最大額定流量是根據壓差來決定。在設計計算時，按被測介質各種參數選定，使用中一旦參數有變，就會帶來測量誤差，甚至不能使用。
5。電磁流量計無機械慣性，反映靈敏，可以測量瞬間時脈動流量，而且線形好，可以直接進行分刻度。因此，可以將測量信號直接用轉換器線性轉換為標準信號輸出，即可就地顯示，也可以將信號遠距離傳送。
6。耐腐蝕性能好。由于電磁流量計與被測介質接觸的部分只有測量管襯和電極表面，因此可根據被測介質的物理化學性能來選擇合適的材料。
7。安裝方便。變送器可以水平安裝，也可以垂直安裝，并且對前置直管段的要求較低。
8。使用方便，維護方便，壽命較長。
另：
低導電率液體的流量測量！
一般來說，電磁流量計對被測介質有導電要求，需要具備一定的電導率。對于導電率極低的介質，如石油制品或有機溶劑的流量的測量，就會受到限制。這是由于被測介質導電率極低時，電極與液體之間的接觸電阻會增加，使變送器內阻增大的緣故，而且信號傳輸縣的分布電容的影響也增大，使信號衰減，并產生相位移，與此同時 干擾電勢卻由于電導率的降低而得到增強，這主要是由靜電感應引起的，所以對于電導率較低的液體測量，通常采用下列措施：
1。降低變送器的內阻；在保證測量精度的前提下，為了能夠測量電導率較低的 液體流量，并延長信號傳輸線的長度，首先應降低變送器內阻。采用大面積電極或采用三電極結構來減少電極與液體之間的接觸電阻，可以降低變送器的內阻。同時，在變送器內部設置低噪聲前置放大器，可使變送器以低阻抗和高噪比的輸出。
2。提高轉換器的輸入阻抗。
3。屏蔽驅動電路。
|
|
|
